磷酸鐵鋰廢料中磷、鐵、鋰的綜合回收工藝
來源：本站日期：2022-11-16 01:50:01 瀏覽：3659
磷酸鐵鋰廢料中磷、鐵、鋰的綜合回收工藝是什么？康景輝小編和大家權(quán)益聊聊關(guān)于廢舊電池、硫酸鐵鋰廢料的回收工藝。
一、磷酸鐵鋰廢料特點(diǎn)
磷酸鐵鋰作為鋰離子電池的正極材料，磷酸鐵鋰與傳統(tǒng)鋰離子電池材料相比，具有原料來源廣泛、安全性能突出、循環(huán)性能好、熱穩(wěn)定性好、成本低、無環(huán)境污染等特點(diǎn)，是動(dòng)力鋰電池的理想材料。
磷酸鐵鋰是目前使用量較多的一種鋰離子電池材料，被許多行業(yè)內(nèi)人士看作是未來鋰電池的發(fā)展方向，隨著鋰電新能源市場(chǎng)的井噴式發(fā)展，廢舊磷酸鐵鋰電池的處理難題日益凸顯。
目前廢磷酸鐵鋰電池回收，主要是在電池生產(chǎn)過程中產(chǎn)生的正極廢料也有重要的回收價(jià)值。
因此對(duì)磷酸鐵鋰電池中正極廢料的處理工藝研究是磷酸鐵鋰電池及其生產(chǎn)廢料的回收與資源化的關(guān)鍵問題。
二、磷酸鐵鋰廢料中磷、鐵、鋰的回收工藝
目前LiFePO廢料處理工藝主要是從LiCoO、Li( Ni Co， Mn1-x-y )o等廢料回收工藝中借鑒而來的，以廢舊 LiFePO為原材料，在回收鋰資源的同時(shí)，實(shí)現(xiàn)磷酸鐵鋰廢料的回收，具有一定效果。因LiFePO。廢料一致性很難保證，故直接合成LiFePO。很難保證產(chǎn)品性能，合成磷酸鐵前驅(qū)體工藝，因廢料中鋁的存在，F(xiàn)ePO材料中會(huì)有磷酸鋁夾雜。
酸浸-調(diào)值-沉淀工藝較為成熟，但其工藝設(shè)計(jì)中并未考慮磷的回收，造成資源浪費(fèi)。康景輝主要是回收LiFePO廢料中Li 、Fe，Al的同時(shí)，將磷以磷酸鈉的形式回收，實(shí)現(xiàn)資源綜合回收利用。
三、康景輝磷酸鐵鋰廢料中磷鐵鋰的回收工藝

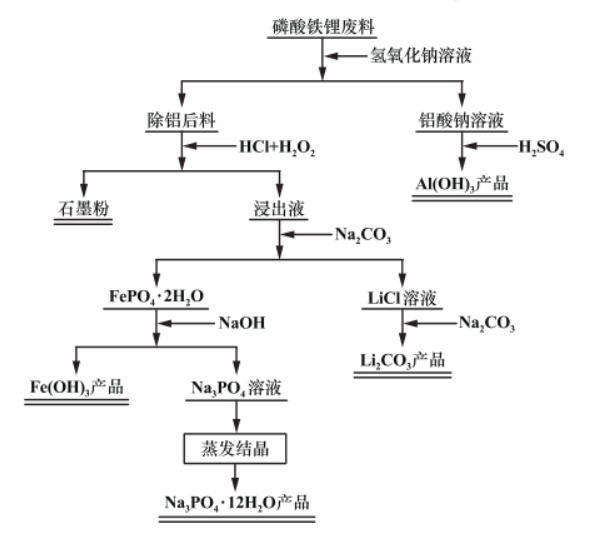

通過堿浸回收鋁得到除鋁后料，采用鹽酸-雙氧水浸出得到的浸出液中，主要成分為L(zhǎng)i'、Fe、H、H2PO4/HPO42和Cl。將浸出液加熱，在攪拌過程中，通過向浸出液中加入一定濃度的碳酸鈉調(diào)節(jié)pH值得到二水磷酸鐵沉淀。磷酸鐵經(jīng)洗滌后，加入一定濃度的氫氧化鈉溶液，調(diào)節(jié)pH值，使其發(fā)生如下反應(yīng):
3NaOH + FePO:·2H，O + 10H，O—→Fe( OH)，+ Na，PO:·12H，O
得到的氫氧化鐵經(jīng)純水（液固比3∶1）洗滌后得到氫氧化鐵，磷酸鈉溶液經(jīng)蒸發(fā)結(jié)晶，過濾得到十二水磷酸三鈉。
磷酸鐵鋰浸出液經(jīng)除鐵磷后，繼續(xù)用碳酸鈉調(diào)節(jié)pH值，進(jìn)一步除雜，過濾得到氯化鋰溶液，其中鋰含量約10 g/L，繼續(xù)蒸發(fā)濃縮，可得到鋰含量30 g/L左右的氯化鋰溶液，在95 ℃下，緩慢加入碳酸鈉溶液，加料完成后反應(yīng)2 h，過濾，采用純水（液固比2:1）進(jìn)行兩次洗滌，烘干后得到碳酸鋰產(chǎn)品，其主含量達(dá) 99.63%。鋰一次沉淀率達(dá)92%以上。
