項目名稱：氯化銨MVR蒸發結晶系統
蒸發器類型：MVR蒸發器
設備規格：蒸發量3t/h
一、氯化銨MVR蒸發結晶系統案例項目概述：
1、氯化銨溶液的特性
氯化銨溶液具有較高的溶解度，飽和溶液沸點升高較高（溶解度數據參見氯化銨多效蒸發器），溶液呈酸性，設備選材較苛刻。
氯化銨不宜在高溫狀態下通過MVR蒸發器直接蒸發得到結晶，此時所需壓縮機溫升較高，能耗較大，尤其離心式壓縮機在高溫升運行狀態下轉速高，增速箱磨損加速，機械壽命不佳。
低溫狀態下雖然可直接蒸發結晶得氯化銨，但因操作真空度較高，設備一次性投入較大。我們采用氯化銨MVR蒸發器+OSLO連續結晶器（冷卻）工藝在設備投資和運行成本間做了較好的平衡取舍。
2、康景輝設計工藝
業主公司是陜西地區的化工企業，康景輝針對業主公司提供的水質來源，同時根據業主提供水質，綜合考慮現在各種常用的蒸發濃縮器的結構類型、技術工藝與經濟性等，決定采用MVR蒸發結晶系統。該系統連續進料、連續出料，整套系統不需要蒸汽，不需要冷卻水。
二、氯化銨MVR蒸發結晶系統項目工藝流程：
氯化銨MVR蒸發結晶系統的實現過程為：
氯化銨MVR蒸發器濃縮→氯化銨溶液連續結晶器→結晶過濾→母液返回MVR蒸發器
通過控制MVR蒸發器內氯化銨溶液的濃度，控制氯化銨溶液最高沸點升高<12℃，可達到較為滿意的節能效果。<>
氯化銨MVR蒸發結晶系統采用多級蒸發工藝，公用單臺壓縮機。氯化銨濃度逐級提高，MVR蒸發器的換熱溫差逐漸縮小。在獲得蒸發強度，氯化銨冷卻結晶后母液返回氯化銨MVR蒸發器的末級，不影響前端溶液濃度。
氯化銨冷卻結晶器采用冷卻型OSLO結晶器，通過列管換熱器把MVR蒸發器所來的高溫高濃溶液熱量移走，氯化銨溶液溫度降低達到飽和并析出氯化銨晶體。氯化銨結晶器能夠實現物料連續進，連續采出的不間斷操作。從OSLO結晶器中連續采出的晶漿經過濾得到氯化銨固體。過濾后低溫低濃氯化銨母液經蒸汽加熱后返回前端MVR蒸發器的末級繼續蒸發濃縮。
由于不同行業產生的氯化銨廢水溶液雜質成分相差較大，在選擇不同蒸發工藝時要對氯化銨廢水進行沸點升高、COD等數據的測定，以便選擇更合理的蒸發工藝方案。
氯化銨MVR蒸發結晶系統，針對蒸發溫度及濃度的不同，各效采用不同設備材質，可以滿足使用要求，整套MVR蒸發結晶系統，采用自動控制系統，連續進料、連續出料，勞動強度大大降低，整個系統只需要2個人即可滿足使用及巡檢要求。
自氯化銨MVR蒸發結晶系統運行以來，整體而言，設備運行穩定、工藝合理、能耗低。

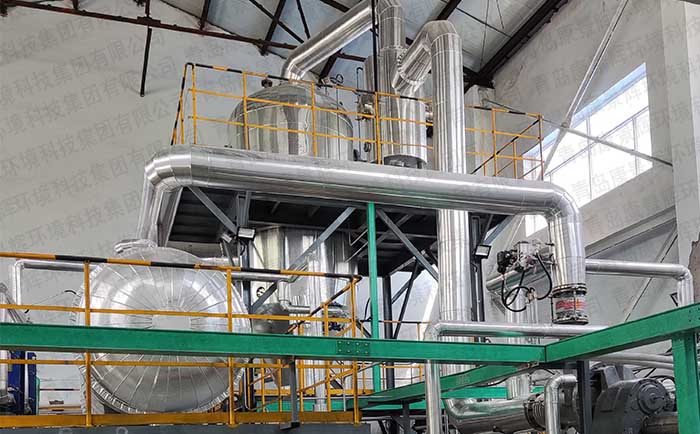

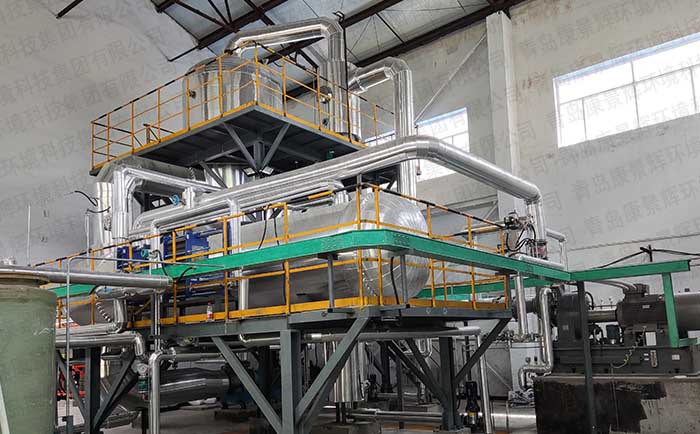

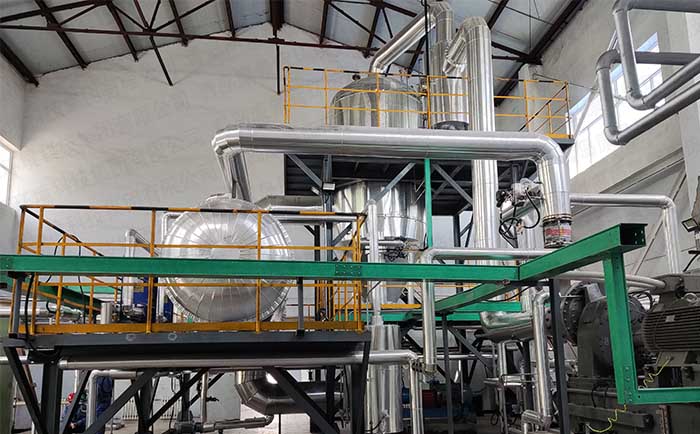

案例實拍
